1 前言

1.1 背景

随着经济的快速发展和城市化进程的加速，很多国道、省道都通到了边远地区，由于农业生产和农民出行的需要，无数的乡间小路就与国道、省道形成了大大小小的平交路口，国道、省道沿途的平交路口异常的多。另外盘山公路受路面宽度，植被覆盖和高差影响，极易产生视野盲区。而视野盲区又是造成交通事故的一大原因，每个交通参与者的安全意识参差不齐，加之现在交通流量及通行效率不断增加，驾驶者极易麻痹从而导致车辆超速行驶，造成探头交通事故。

1.2 产品简介

HLSWT由郑州衡量科技股份有限公司自行研发、设计、生产。主要用于弯道车辆预警，T形或Y形平交路口，十字平交路口等场合。利用窄波束雷达精准检测视野盲区内的车辆；无线通讯技术双机交互；声光报警醒目提示；云数据上传平台互联。安全预警终端具有主动探测、主动提醒、声光多重报警，云端互联等特点，可以有效的降低交通事故的发生并实时感知道路通行状态。

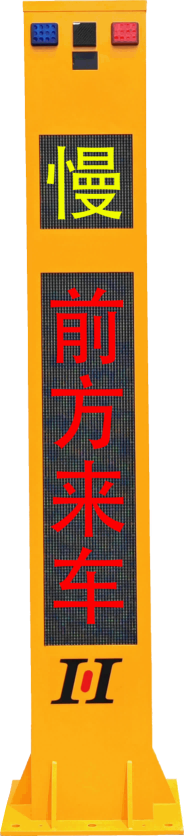

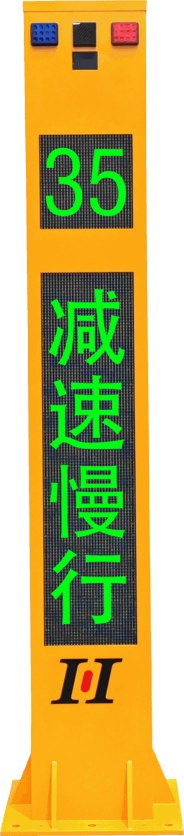

图1 设备外观图

2 技术参数

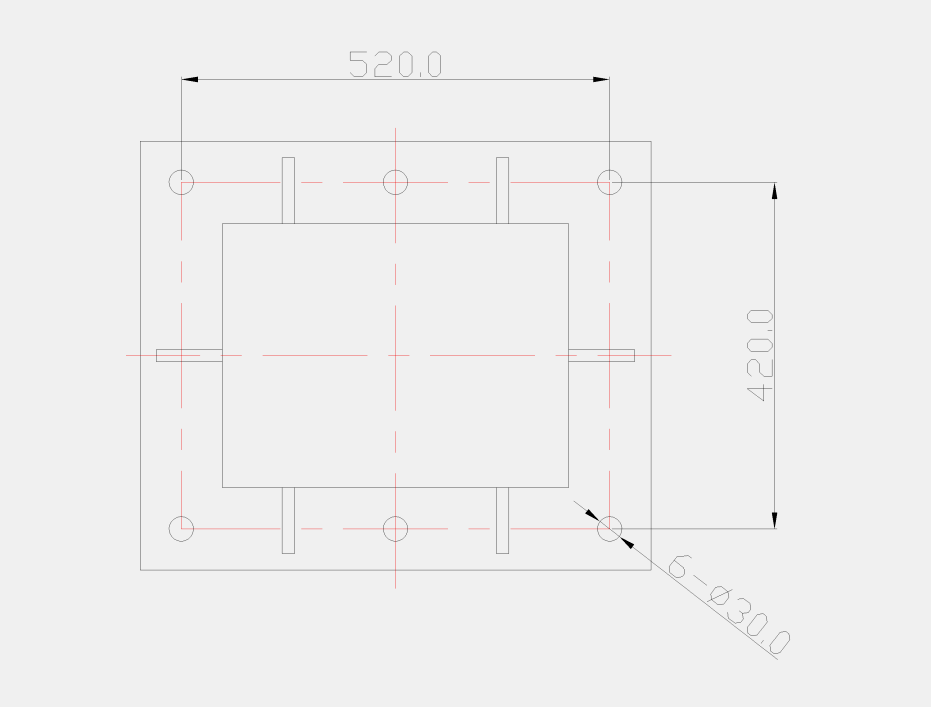

图2安装定位尺寸图

图3安全预警终端底座连接图

3
系统流程

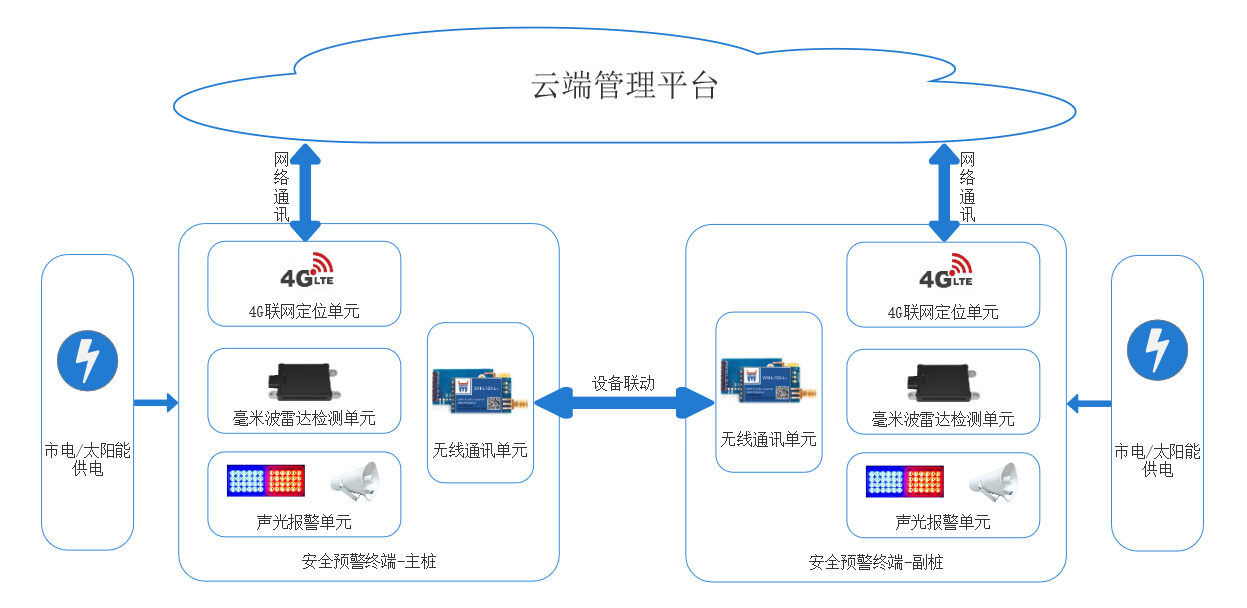

图4系统框架图

如图4所示，最小系统由一对道路安全预警终端与一套云端管理平台共同组成。系统工作流程：

u 终端由市电/太阳能供电，当毫米波雷达检测到盲区有车辆驶来，自动计算车辆行驶速度并在情报板上实时显示；

u 终端通过4G网络将设备位置与检测车辆速度上传至管理平台，使得中心实时感知交通断面通行状态；

u 同时通过无线通讯单元告知对向设备，有车辆驶入；

u 对向设备声光报警提示对向来车，同时在情报板上进行文字提示。

4 系统特点

² 一体化结构设计，美观、寿命长、安装维护方便。

² 多种供电方式，满足不同场景使用。

² 云端互联，支持显示远程显示内容修改，支持远程OTA，为交调提供数据支撑。

² 探测精度高，探测距离远，最 高可达300米，提前预警预留充足反应时间，降低通行风险。

² 无线双机通讯，传输时延低，感知灵敏度高；

² 声光立体警示，320mm*1600mm双色大屏显示，高音喇叭，警示效果强。

² 支持车辆速度检测，超速判定，采用不同的颜色字体进行速度提示。

5 典型应用

5.1 弯道预警

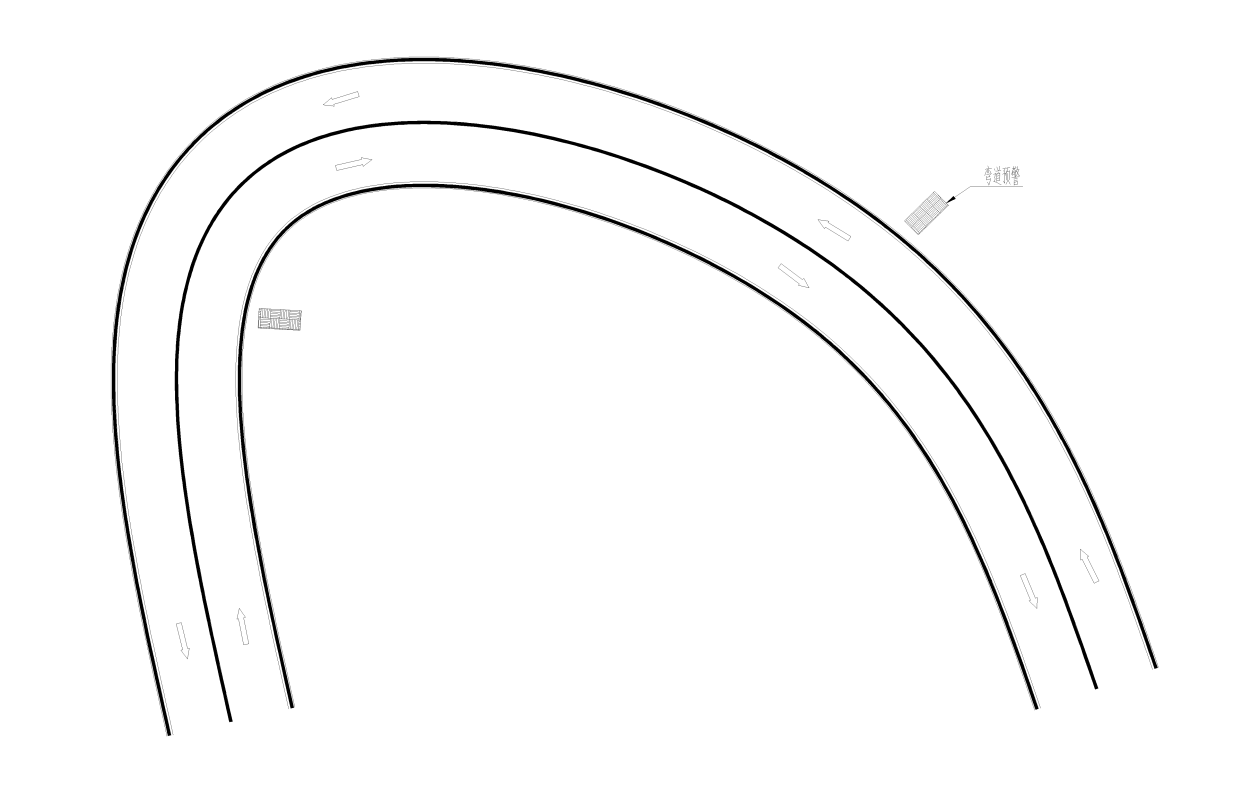

图5 弯道预警安装示意图

5.2 T形平交路口预警

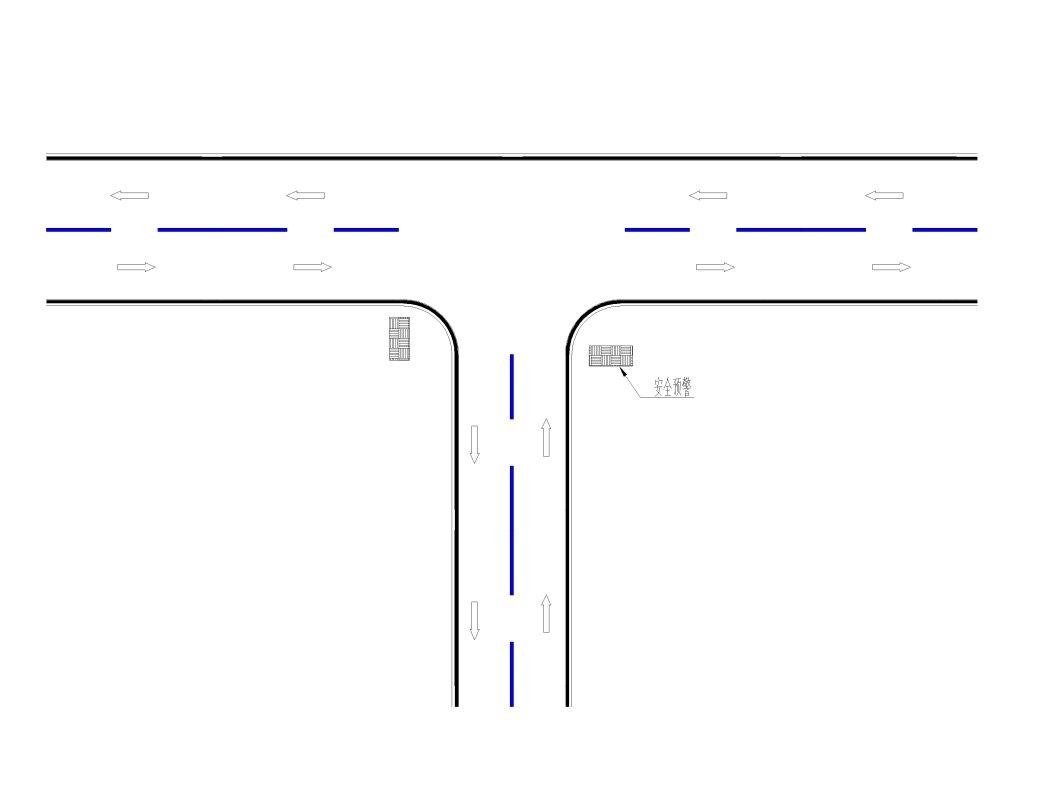

图6  T型平交路口安装示意图

5.3 十字平交路口预警

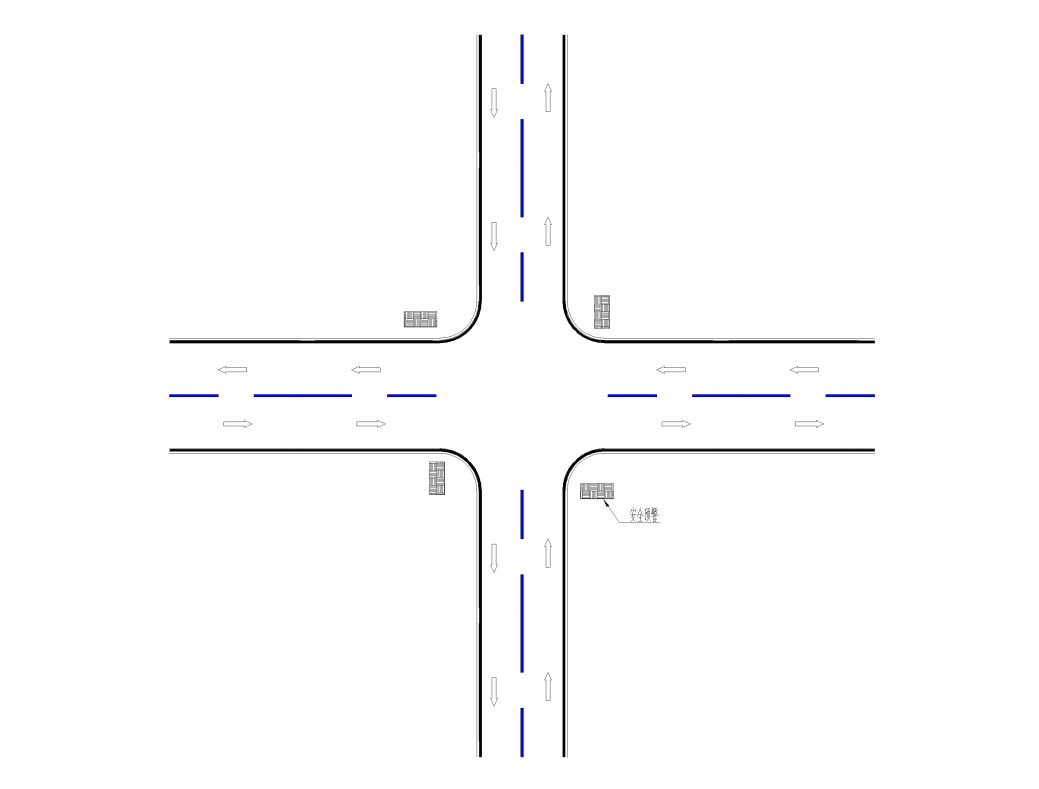

图7 十字平交路口安装示意图
